撬装多相混输增压系统

1. 多相流混输泵简介

在石油天然气行业,含气原油的油气混输和含液天然气的气液混输一直是一个难以彻底解决的问题。能够高压差输送的泵不能实现油气混输和气液混输,能够实现油气混输和气液混输的泵却不能实现高压差输送,偏心驱动平动式多相流混输泵正在使这个困扰人们多年的问题迎刃而解。多相流混输泵也称为多相泵,简称混输泵,主要用于加压输送细颗粒粘稠体、液体(原油/水)和气体。多相泵采用偏心机构驱动的平动式泵芯的容积泵原理,内转子在泵腔内沿一定轨迹做平动运动,在泵腔和内转字之间形成可变体积的月牙形的容积腔,实现流体的压缩功能。由于多相泵采用特殊的容积腔的分隔密封机构,实现了吸入过程排出过程转换瞬间在泵结构上实现了自动隔离,完全取消了传统的泵机构上的进出口阀,消除了由于进出口阀带来的弊病。多相流混输泵可在200°C高温下长期工作,既可以应用于含气原油的油气混输,也可以应用于含液天然气的水气混输。偏心驱动平动式多相混输泵是目前油气行业唯一能高压差(6.3MPa)混输的增压设备。

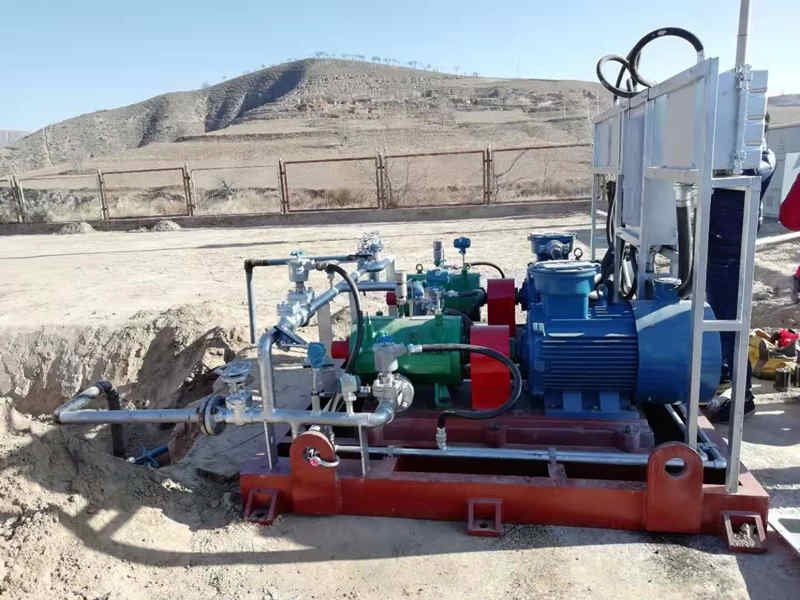

撬装混输增压系统

撬装混输增压系统

2. 多相流混输泵的工作原理

偏心驱动平动式多相流混输泵原理上采用了内泵芯在泵腔内做偏心的平动式的相对运动几何原理,充分利用了其高气液比、固相不敏感特性。HS80偏心驱动平动式多相流混输泵从结构上解决了工作容积腔的封隔片结构工作寿命、内泄露、转速低等根本缺陷。主轴偏心驱动、内泵芯按照偏心轨迹的平动的低速运动,适应高速运动性能、采用复合式套管密封、密封件无运动磨损是核心技术。

3. AMS65-1撬装多相混输增压系统组成

撬装的多相混输增压系统由多相混输泵、电机、变频器、配电箱和撬体组成。

4. 多相流混输泵性能参数

多相混输泵

  1. 多相泵体承压:10Mpa
  2. 额定输出压力:6.3MPa
  3. 介质固体含量:d< 2.5mm,V/V< 5%
  4. 气液比:0~100%
  5. 泵转转速:500-1350r/min(变频调速)
  6. 多相泵最大排量:液体600m3/d,气体12000m3/d/2MPa
  7. 最大工作压差:6Mpa
  8. 最大轴功率(单泵):55Kw(电机驱动功率根据实际工况决定)
  9. 工作噪音:< 85dB
  10. 振动烈度:< 20vrms
  11. 多相泵效率:86%
  12. 最高工作温度< 120C°
  13. 泵进出口法兰:DN80;PN63
  14. 外形尺寸(含电机55Kw):L1747W660H635mm(不含无线传感器)
  15. 抗硫性能:介质含硫量< 20mg/m3
  16. 防护等级:IP65

多相泵主要材料

  1. 泵壳:WCB
  2. 泵壳法兰、泵腔及主轴:氮化钢
  3. 内泵芯:球铁
  4. 密封材质:FKM+复合PTFE

电控系统

  1. 电源要求:容量25KVA/60KVA/100KVA
  2. 电压:AC380三相四线制
  3. 变频器:容量25Kw/75Kw/125Kw,调速范围6-50Hz。
  4. 预热系统:预热工作起始温度0°C,最高预热温差30°C。
  5. 远程监控:制式GPRS,泵工作温度变送器监测-80—300°C,泵出口压力变送器监测0-16Mpa,后台服务器支持。
  6. 电机功率及转速:功率35kw/55Kw/75Kw,转速1350(r/min)。
  7. 电机及无线变送器防爆等级:ExdⅡBT4
  8. 电柜形式:防爆电柜/防水电柜
