天然气发动机直接驱动天然气压缩机的气举系统设备

一、 GLC-35-50B天然气气举系统简介

GLC-35-50B天然气气举系统由气液分离过滤器、天然气发动机、直驱天然气压缩机和数据采集器组成。天然气气源经过气液分离过滤器处理后,一路被送到天然气发动机,发动机直接驱动天然气压缩机。另一路处理后的天然气被送到天然气压缩机进行加压,加压后的天然气可以应用于:
(1) 井口天然气气举正举;
(2) 井口天然气气举反举;
(3) 井口降压;
(4) 注汽吞吐;
(5) 邻井气气举等。
气液分离过滤器、天然气发动机和直驱天然气压缩机被设计在一个撬上,可用一辆车来承载,以便在积液气井间移动作业。

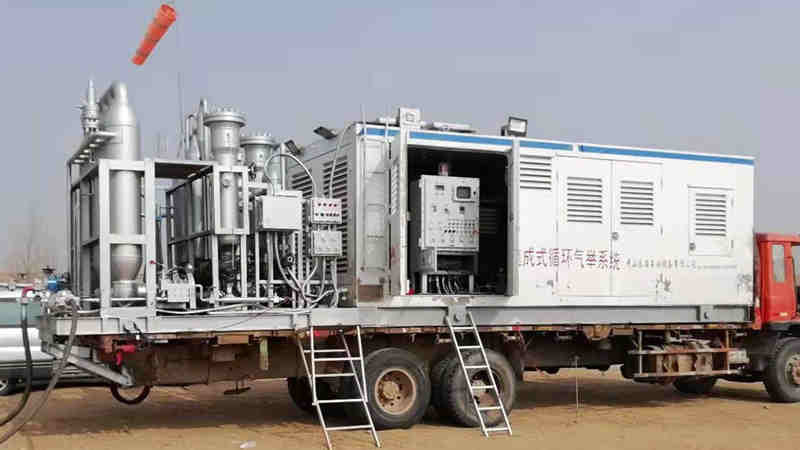

天然气发动机直驱天然气压缩机气举系统

发动机直驱压缩机气举系统

二、 天然气压缩机主要技术参数

1、 进入压缩机的气体必须符合下列要求:
1) 应不含游离水;
2) 硫化氢含量应小于20mg/m3
3) 低热值不小于34MJ/m3
4) 含尘量不大于5mg/m3,颗粒直径小于10μm;
5) 总硫(以硫计)含量小于200 mg/m3
6) 二氧化碳含量小于3.0%(V/V)。

2、 天然气压缩机性能参数:
天然气压缩机型号: VFD-1.45/(8-12)-350
结构型式: V型
压缩介质: 天然气
排量m3/d: 19440NM3/d)
吸气压力Mpa: 0.8~1.2 (用户进气压6.3-0.8Mpa)
排气压力Mpa: 35.0
吸气温度℃: ≤40
排气温度℃: ≤135
压缩级数: 四级
外型尺寸:(长×宽×高m):约7.0X2.35X2.65 (方舱尺寸:5.5X2.65X2.45)
重量(Kg): 18000kg

三、 天然气发动机性能参数

发动机: DT22
排量(L): 21.927
额定转速(转/分): 1500
功率kw: 390
燃气消耗率(m3/kw/h): ≤0.3
进气压力:3-15kp

四、 气液分离过滤器性能参数

系统压力(MPa): 6.3
额定工作压力(MPa): < 6.3
日处理液量(m3/d): 50
日处理气量量(m3/d):30000
分离器(级): 4
气液分离率: 98%
过滤器: 不锈钢
过滤精度: < 5µm
稳压减压阀级: 0.8~1.2
压缩机口压力(MPa): 0.8~1.2
发动机口压力(MPa): 0.4~0.6
混输泵排出压力(MPa): < 6
混输泵排量(m3/d): 60
