天然气发电机驱动天然气压缩机的天然气气举系统设备

一、 GLC-35-50天然气气举系统简介

GLC-35-50天然气气举系统由气液分离过滤器、天然气发电机、电驱天然气压缩机和数据采集器组成。天然气气源经过气液分离过滤器处理后，一路被送到天然气发电机，发电机给天然气压缩机供电。另一路处理后的天然气被送到天然气压缩机进行加压，加压后的天然气可以应用于:
（1） 井口天然气气举正举；
（2） 井口天然气气举反举；
（3） 井口降压；
（4） 注汽吞吐；
（5） 邻井气气举等。
由于气液分离过滤器、天然气发电机和电驱天然气压缩机体积庞大，设备分别设计成撬装，可分别用三辆车来承载，以便在积液气井间移动作业。

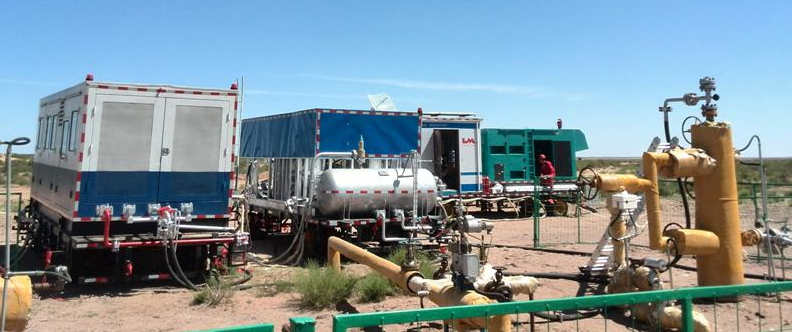

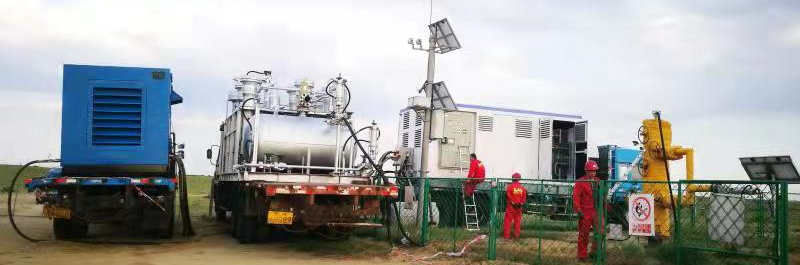

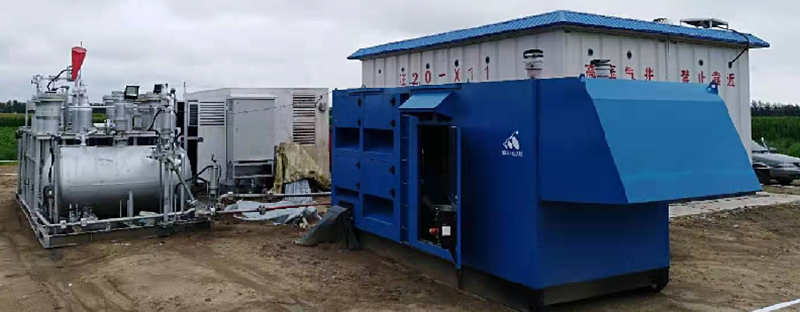

气举设备在现场

二、 天然气压缩机主要技术参数

1、 进入压缩机的气体必须符合下列要求：
1） 应不含游离水；
2） 硫化氢含量应小于20mg/m³；
3） 低热值不小于34MJ/m³；
4） 含尘量不大于5mg/m³，颗粒直径小于10μm；
5） 总硫（以硫计）含量小于200 mg/m³；
6） 二氧化碳含量小于3.0%（V/V）。

2、 天然气压缩机性能参数：
天然气压缩机型号： VFD-1.45/(16-20)-350
结构型式： V型
压缩介质： 天然气
公称容积流量：m³/min 1.45（34000～44000NM³/d）
吸气压力Mpa： 1.6～2.0 （用户进气压6.3-1.45Mpa）
排气压力Mpa： 35.0
吸气温度℃： ≤40
排气温度℃： ≤135
压缩级数： 三级
配备电机： 防爆电动机 280KW dIIBT4 8极740r/min
外型尺寸：（长×宽×高m）：约7.0X2.65X2.65 (方舱尺寸：5.5X2.65X2.45)
重量（Kg）： 17000kg

三、 天然气发电机组性能参数

1、天然气发电机组
机组型号： TFNG320GF
机组功率（KW）： 320
额定输出电压（V）： 400/230
频率（Hz）： 50
额定转速（rpm）： 1500
机组净重（kg）： 3300
机组尺寸（长×宽×高m）： 3.5×1.4×2.04
静音箱重量kg：2800
静音箱尺寸（长×宽×高m）： 4.9×2.25×2.6

2、天然气发动机
发动机： DT22
排量（L）： 21.927
额定转速（转/分）： 1500
功率kw： 390
燃气消耗率（m³/kw/h）： ≤0.3
进气压力：3-15kp

3、发电机
发电机型号： HDI354C
发电机功率KW：360

四、 气液分离过滤器性能参数

系统压力（MPa）： 6.3
额定工作压力（MPa）： < 6.3
日处理液量（m³/d）： 500
日处理气量量（m³/d）： 60000
分离器（级）： 4
气液分离率： 98%
过滤器： 不锈钢
过滤精度： < 5µm
稳压减压阀级： 1.6~2.0
压缩机口压力（MPa）： 1.6~2.0
发电机口压力（MPa）： 0.4~0.6
混输泵排出压力： < 6
混输泵排量（m3/d）： 600
外形尺寸（长x宽x高）米： 7.4x2.65x3.2
机组净重（kg）： 14000
